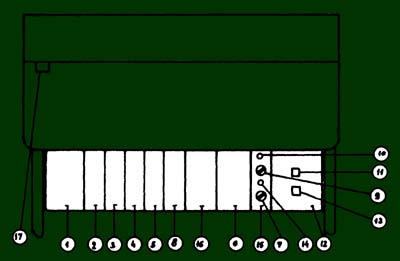

Přehled rozmístění modulů zesilovačů:

1 Modul oscilátoru (schema zapojení)

2 Záznamový zesilovač L (schema zapojení)

3 Snímací zesilovač L (schema zapojení)

4 Záznamový zesilovač R

5 Snímací zesilovač R

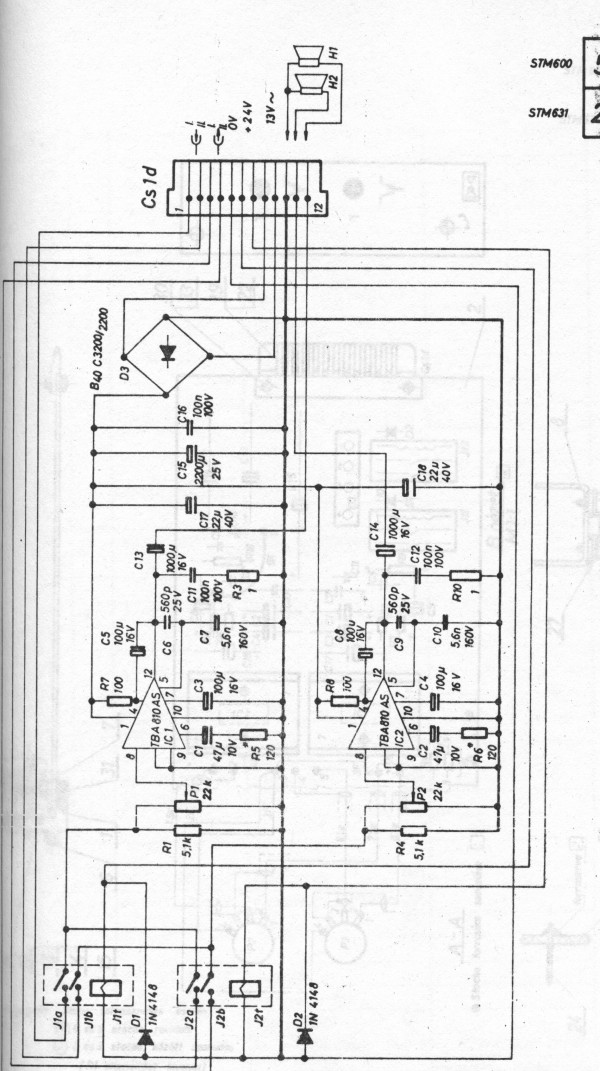

8 Koncový zesilovač pro reproduktory (schema zapojení)

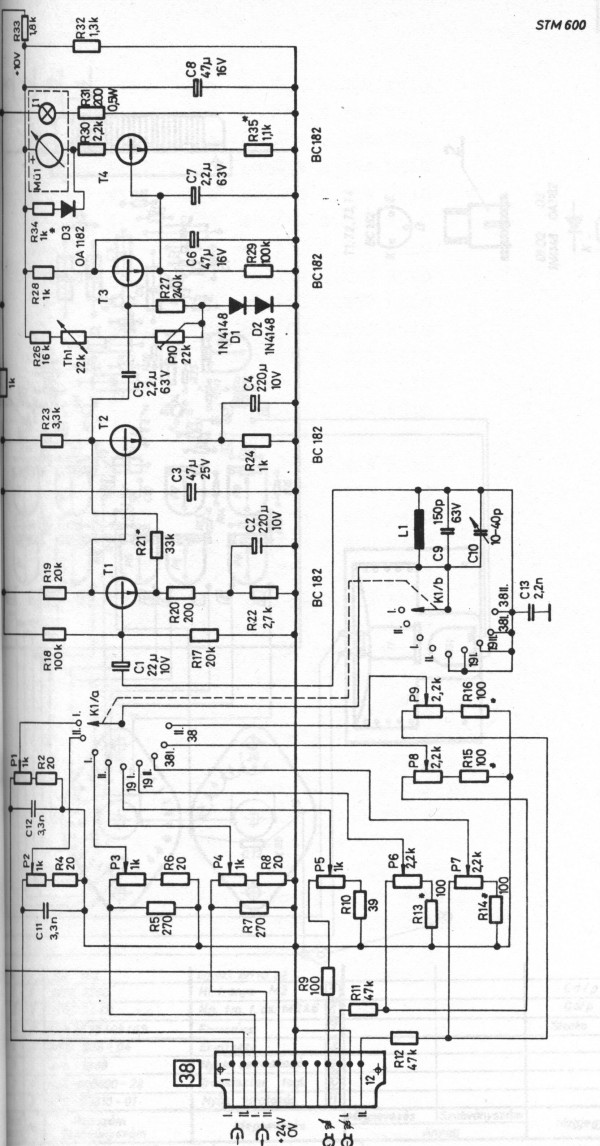

16 Modul měřiče signálů (schema zapojení)

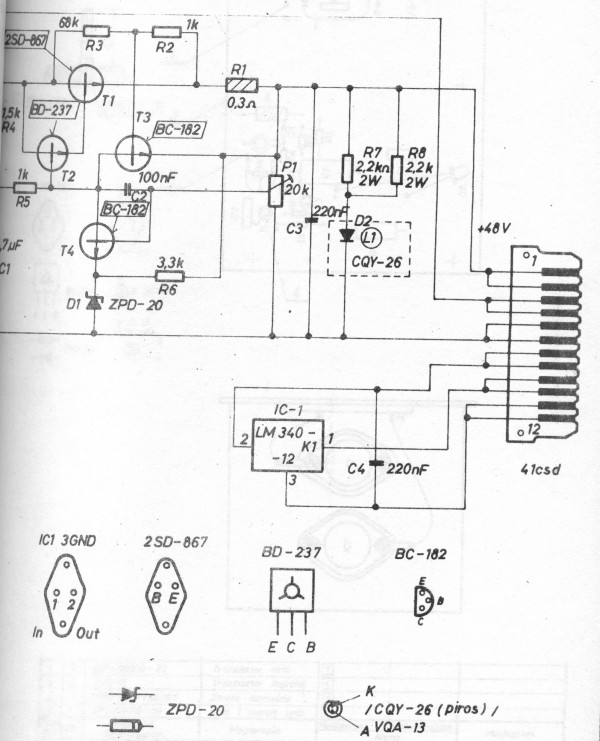

6 Usměrňovač 24 V a 48 V (schema zapojení)

15 Jediná část, kterou nelze vytáhnout

10 Přepínač frikce (přivíjecí tah)

9,7 Pojistky T4A/250V

14 Hl. síťový vypínač

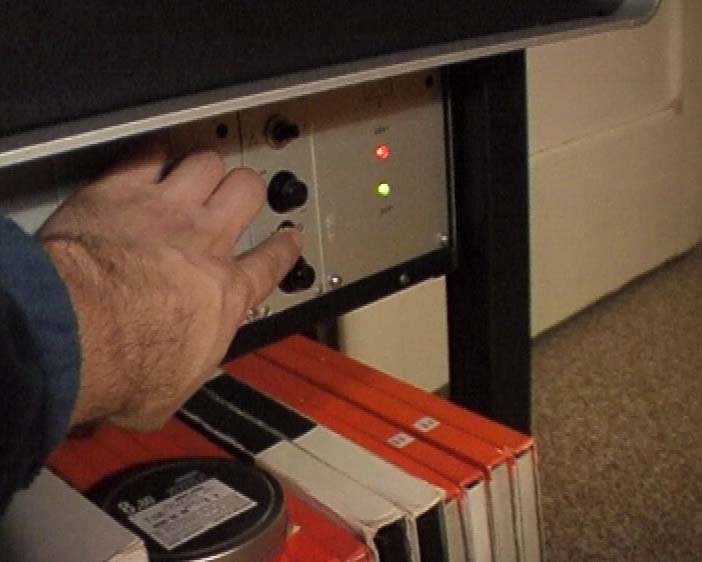

Zde se magnetofon zapíná

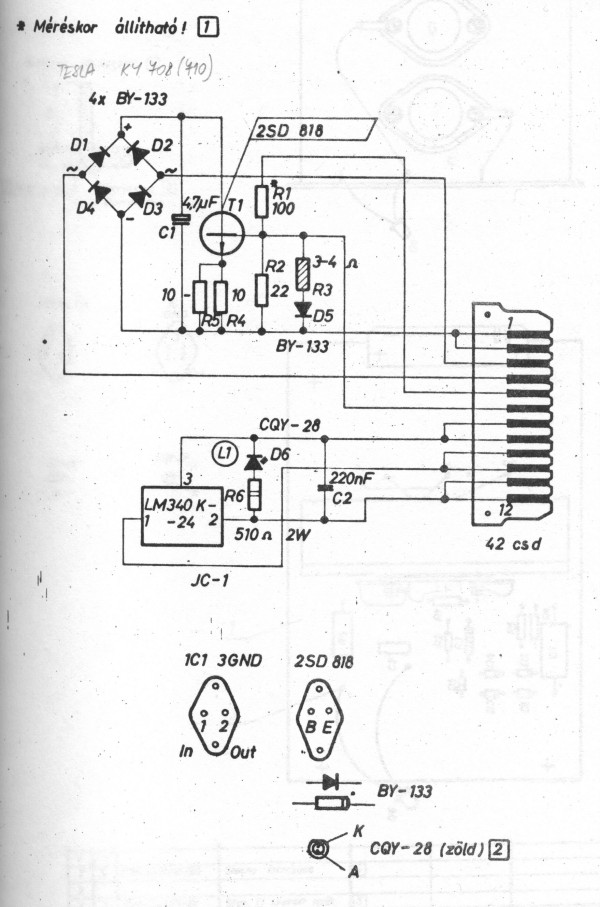

12 Stabilizátor 24 V a 48 V (schema zapojení)

11 Kontrolka 48 V

13 Kontrolka 24 V

17 Vypínač vestavěných reproduktorů

Moduly jsou propojeny s ostatními částmi magnetofonu systémem kabelů -"hadic", které všechny končí na základní desce.
