Zapojení vstupních a výstupních konektorů:

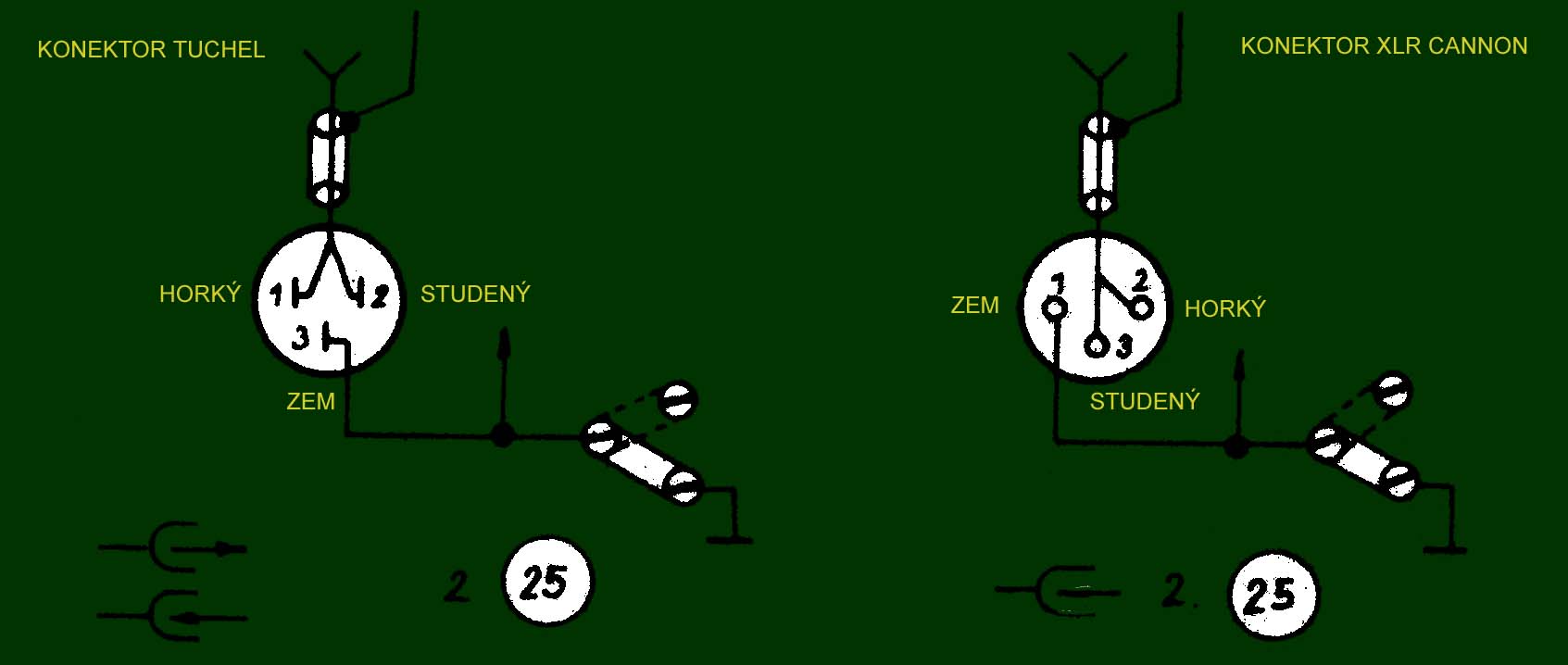

ML konektory Tuchel a XLR Cannon

Pozor na záměnu polarity u zámořských kanonů. Evropská verze, použitá i zde je:

CANNON XLR: (vstup=samice/fe, výstup=samec/ma)

1 SHIELD STÍNĚNÍ

2 HOT ŽIVÝ

3 COLD MRTVÝ

Konektory ML-Tuchel: (vstup i výstup samec/ma)

1 MRTVÝ

2 ŽIVÝ

3 STÍNĚNÍ

V případě nutnosti připojení do nesymetrických terminálů jiných přístrojů spojte kolíky 1 a 3 se stíněním.

Pozor! Magnetofon je uzemněn přes síťovou šňůru. V případě, že jej připojíte do jiného uzemněného přístroje, může dojít k zemní smyčce a následnému rušení brumem. Pozor na systém kabelové TV firmy UPC. Tento je uzemněn na centrální hlavní stanici (v Brně na Královopolské ulici). Rozdíl potenciálů země kabelovky a Vaší může činit i stovky mV. Výsledkem spojení je velmi parádní sytý brum.

V tomto případě použijte izolátory na vstupu kabelovky nebo odpojte zemnění odstraněním spojky na zadní straně Mechlaboru.

V žádném případě nesmí být odpojen ochranný vodič v síťové šňůře!!!
