Mechlabor STM 610: Regulace tahu pásku, koncový spínač a levá vodicí kladka

Mechlabor

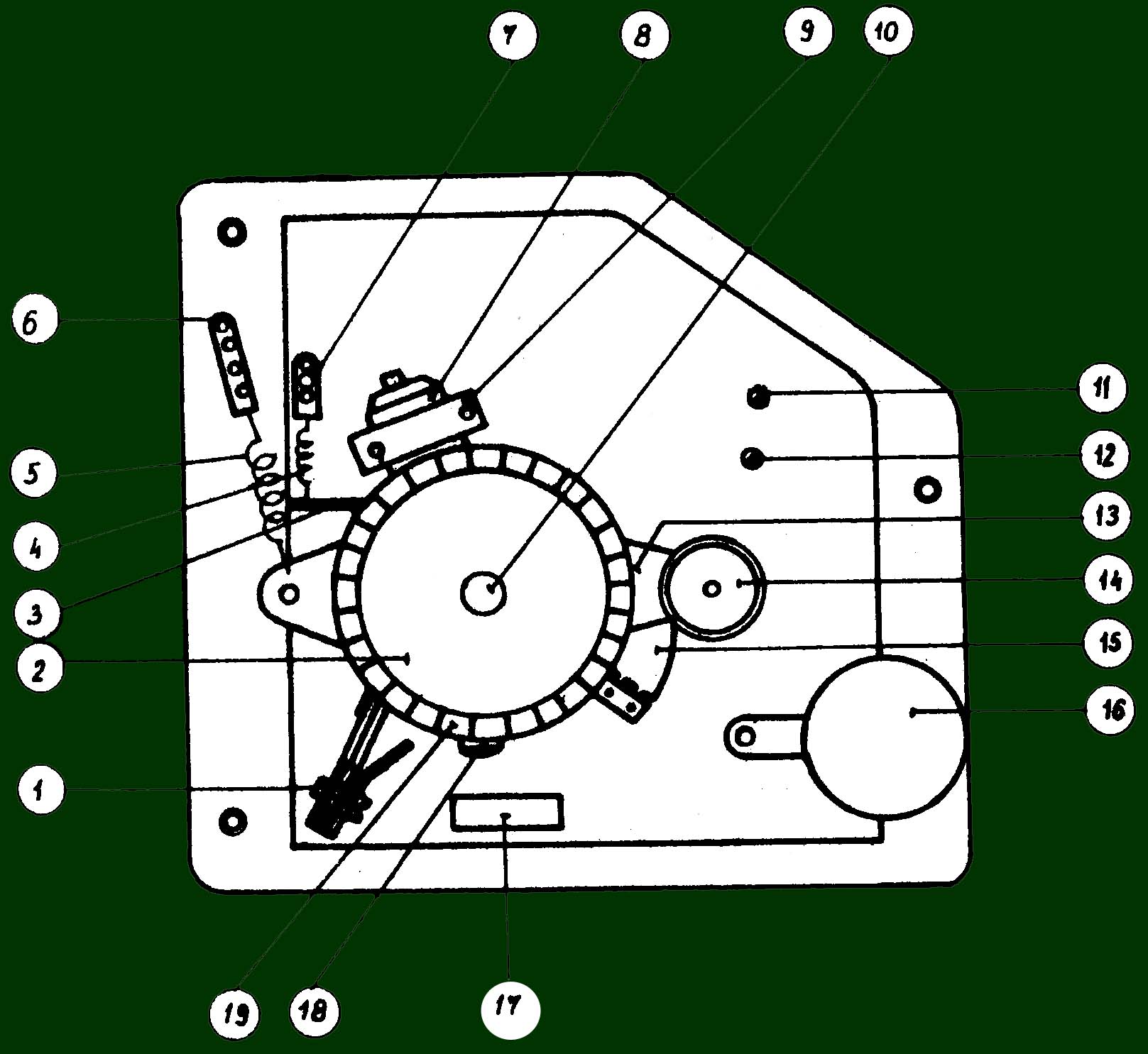

Pohled zhora

1 dorazová pružina

2 levá vodící kladka

3 brzda pohyblivého ramene

4 brzdíci pružina pohyblivého ramene

5 regulační pružina tahu pásku

6 pružina tahu talíře

7 pružina tahu talíře

8 brzdný magnet pohyblivého ramene

9 montážní šrouby magnetu pohyblivého ramene

10 upevňovací šroub levé kladky

11 zpožďovací potenciometr pro brzdný magnet pohyblivého ramene

12 regulační potenciometr pro zpoždění magnetu přítahu kladky 16

13 pohyblivé rameno

14 levá pohyblivá kladka

15 porovnávací kondenzátor pro regulaci tahu pásu

16 kladka pro změnu páskové dráhy

17 zkratovací spojka

18 LED stroboskopu

19 kotouč stroboskopu

20 trvalý magnet

21 porovnávací cívka

22 magnet pro kladku pro změnu páskové dráhy

23 trvalý magnet koncového spínače konce pásku

24 elektronika tahu pásku

25 el. přípojka (konektor)

26 relé koncového spínače

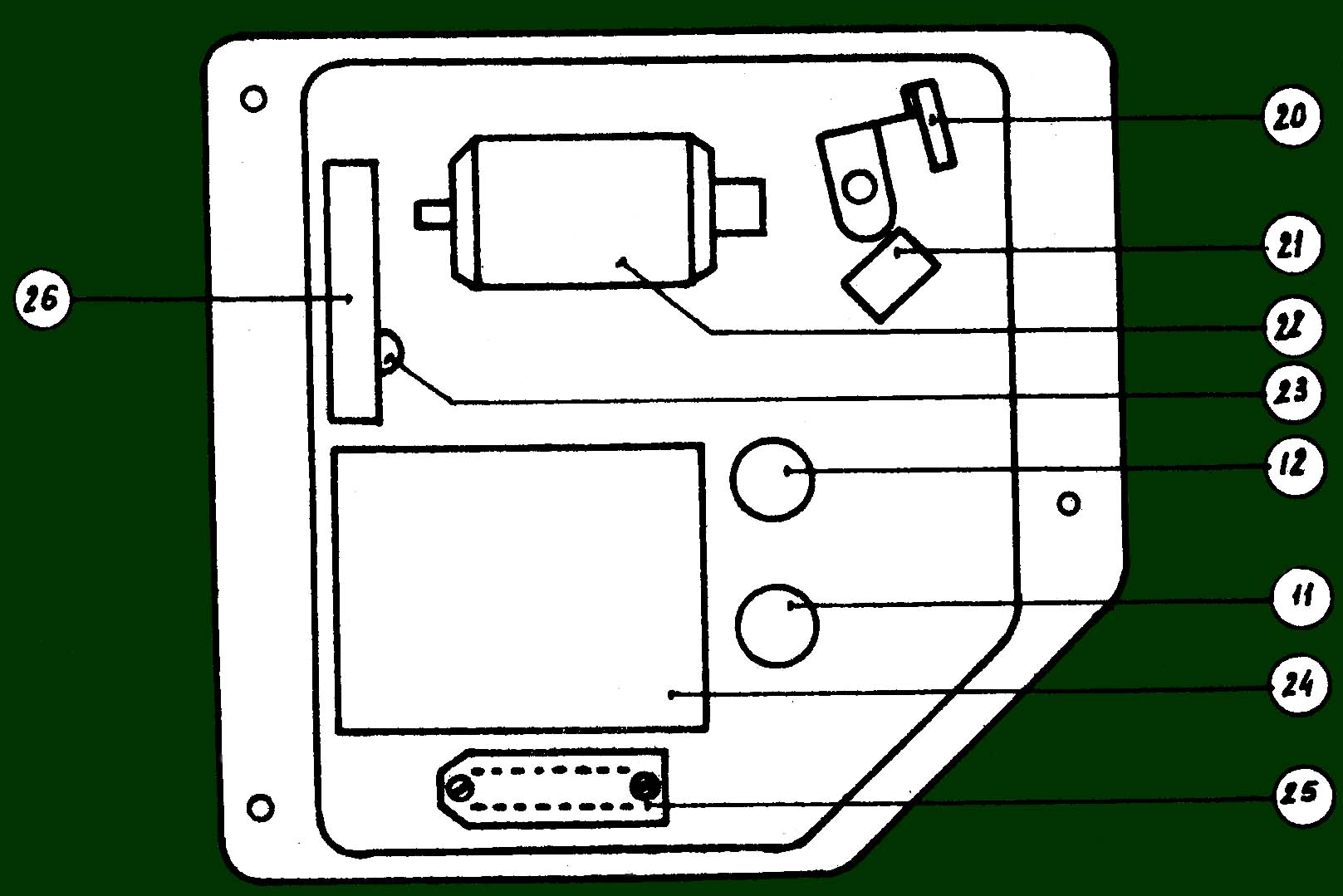

Pohled zespodu

Technické údaje:

Popis nastavení mechanické části:

Schema zapojení elektromag. ovládání:

Popis zapojení vstupních a výstupních konektorů:
