Technické údaje:
Profesionální cívkový 1/4´´studiový magnetofon Mechlabor ML STM 610.1
Rychlost posuvu pásku:	38,1 a 19,05 cm/sec + 0,1 %
	/běžně značeno 38 a 19 cm/sec/
Odchylka od jmen. rychl.:	max. 0,1 %
Tah pásku	cca. 75 g ± 15 g
Kontrola rychlosti:	pomocí stroboskopu
Použité středovky cívek:	IEC I. (kovové středovky)
	IEC II. (velký průměr)
	IEC III.(komerční)
	Min. středový průměr 57 mm
	max. velikost cívek: 270 mm
Startovací doba:	menší než o,5 sec
Čas převinutí:	max. 2,5 Min. /s pásem 1000m

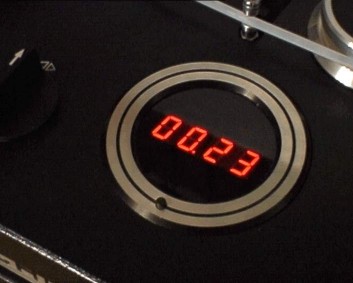

Počítadlo pásku:	Digitální, zobrazení min./sec.
Vstup:	symetrický (konektor ML nebo XLR)
	úroveň: 0 až+12 dB
	vstupní impedance min. 5 kOhm
Výstup:	symetrický (konektor ML nebo XLR)
Výstupní úroveň:	max. +12 dB do zátěže 200 Ohm
Výstupní impedance:	max. 60 Ohm
Korekční křivka dle:	CCIR : 70 a 35 mikrosec.
Frekvenční rozsah:	dle CCIR
38 cm/s:	30 - 18000 Hz 0 - 3 dB
19 cm/s:	40 - 16000 Hz 0 - 3 dB
Odstup rušivých napětí pro pásek: AGfA PER-525
/20-20000 Hz lin./
	rychlost 38	rychlost 19
mono:	63 dB	62 dB
stereo:	62 dB	61 dB
Odstup rušivých napětí pro pásek: SCOTCH-250
/20-20000 Hz lin./
	rychlost 38	rychlost 19
mono:	66 dB	65 dB
stereo:	65 dB	64 dB
Doporučený pásek:	Scotch-250 nebo AGFA PER-525 /Stereo/
Zkreslení přes pásek:	rychlost 38	rychlost 19
PER - 525
mono:	max 0,8%	max1%
stereo:	max1%	max2%
Scotch-250
mono:	max 0,4%	max0,5%
stereo:	max 0,6,%	max0,8%
Stupeň smazání: /mazání záznamu 1 kHz/	více než 80 dB
Kmitočet předmagnetizace:	240 kHz
Mazací kmitočet:	120 kHz
Rozměry přístroje:	š.: 700 mm h.: 630 mm v.: 930 mm
Hmotnost:	cca 75 kg
Napájení:	220 V stř. 50 Hz, (+5% -10%)
Spotřeba:	max 175 VA

Popis nastavení mechanické části:

Schema zapojení elektromag. ovládání:

Vyobrazení levé transportní kladky:

Popis zapojení vstupních a výstupních konektorů:
